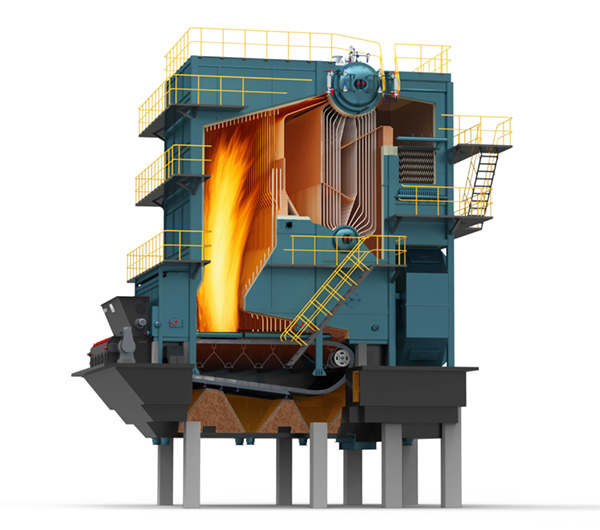

SHL型系列散裝蒸汽/熱水鍋爐系雙鍋筒橫向布置自然循環水管鍋爐。橫置上、下鍋筒與水冷壁管形成豎井式爐膛，與對流管束集箱等組成鍋爐本體。尾部設有省煤器、空氣預熱器;可在爐膛內設置過熱器，燃燒設備為鱗片式爐排，無級調速控制，散裝出廠，現場組裝砌筑，煙氣流程為多回程。
該型鍋爐具有如下優特點：鍋爐具有超強出力能力。升溫快，熱效率高，占地小;爐排采用鱗片式爐排，運行可靠性極大提高;爐拱爐墻可采用澆筑方式。密封性能好，著火條件改善，環保節能，燃燒強烈;自動化程度高，運行平穩，安全可靠，使用壽命極高。
數控制造技術
·鋼板下料、圈園、鍋筒、管板鉆孔等關鍵加工工藝全采用先進的數控加工，減少組裝應力，延長鍋爐使用壽命。
·鋼管切割，對流管加工均采用先進的數控工藝。
·省煤器蛇形管加工由本公司的全自動蛇形管生產線完成。
·更能保證質量和交貨期。
先進焊接工藝
·鍋爐縱、環縫焊接均采用埋弧自動焊工藝，保證焊接質量。所有縱、環焊縫均進行100%的射線探傷。
·管座法蘭焊接，采用機器人焊接。
·鏈條爐排面板，前后煙箱面板采用數控等離子切割機切割，整齊美觀。
可靠水循環
·鍋爐水循環采用全自然循環，各受熱面均有相對獨立的下降管供水，確保整體水循環的安全。
大爐膛設計
·使煙氣在爐膛內停留時間加長，使飛灰、可燃氣體得到充分燃燒，提高鍋爐熱效率。
·煙氣在爐膛上升速度低，使其攜帶的飛灰量大大減少，降低鍋爐原始排放濃度。
對流受熱面
·設置多道折煙板，增加煙氣流程并起到降塵的作用，有效防止飛灰進入省煤器，造成省煤器的堵塞
·所有易積灰的部位都留有吹灰器接口，供用戶選裝各種形式的吹灰器
播料器
·播料器，均勻給料，防止回火。
調速箱
·根據生物質燃燒速率，設計合理轉速，確保燃料燃盡。
爐排/Grate
·結構先進的配風系統、司爐人員可以根據燃燒情況，合理調節前后風量。
·根據燃料的不同，我們設計了鱗片爐排、橫梁爐排、往復爐排等多種型式進行配選。
鍋爐型號
|
☆SHL10-1.25-M SHL10-1.60-M SHL10-2.45-M SHL7-1.0/115/70-M |
☆SHL15-1.25-M SHL15-1.60-M SHL15-2.50-M SHL10.5-1.25/115/70-M |
☆SHL20-1.25-M SHL20-1.60-M SHL20-2.50-M SHL14-1.0/95/70-M SHL14—1.25/130/70-M |
☆SHL25-1.25-M SHL25-1.60-M SHL25-2.50-M SHL17.5-1.25/115/70-M |
☆SHL30-1.25-M SHL30-1.60-M SHL30-2.50-M SHL21-1.0/115/70-M |
☆SHL35-1.25-M SHL35-1.60-M SHL35-2.50-M |
||||
| 額定蒸發量/額定供熱量（t/h/MW） | 10/7 | 15/10.5 | 20/14 | 25/17.5 | 30/21 | 35 | ||||
| 工作壓力（MPa） | 1.25/1.6/2.45/1.0 | 1.25/1.6/2.5/1.25 | 1.25/1.6/2.5/1.0/1.25 | 1.25/1.6/2.5/1.25 | 1.25/1.6/2.5/1.0 | 1.25/1.6/2.5 | ||||
| 蒸汽溫度/額定出水溫度（℃） | 194/204/225/115 | 194/204/225/115 | 194/204/225/95/130 | 194/204/225/115 | 194/204/225/115 | 194/204/225 | ||||
| 給水溫度/回水溫度（℃） | 105/70 | 105/70 | 105/70 | 105/70 | 105/70 | 105/70 | ||||
| 受熱面積（㎡） |
本體 | 輻射 | 57.5 | 63.5 | 97.5 | 87.5 | 80.7 | 131.7 | ||
| 對流 | 152 | 178.9 | 243 | 263 | 315 | 388.5 | ||||
| 省煤器（㎡）/空預器 | 94.4/170 | 118/211 | 410/332 | 198/422 | 339/548 | 311.6/640 | ||||
| 爐排面積（㎡） | 12.2 | 18.07 | 23.2 | 27.7 | 31.0 | 35.12 | ||||
| 適用燃料 |
生物質 | 生物質成型顆粒燃料 | ||||||||
| 應用基底位發熱值（KJ/kg） | 16240 | |||||||||
| 鍋爐熱效率（%） |
81.0 | 81.0 | 81.5 | 81.6 | 82.0 | 82.0 | ||||
| 鍋爐燃料消耗量（kg/h） |
1860 | 2790 | 3720 | 4650 | 5580 | 6510 | ||||
| 最大運輸尺寸LxWxH(m) |
5.5/1.5/1.6 | 6.2/1.5/1.6 | 6.1/1.29/1.06 | 6.2/1.5/1.8 | 5.3/4.0/4.2 | 7.6/1.3/1.04 | ||||
| 最大運輸重量（t） |
3.2 | 4.2 | 7.3 | 8.5 | 10.7 | 9.4 | ||||
| 安裝后外形尺寸LxWxH(m) | 11.9x7.0x9.8 | 12.4x7.5x10.5 | 14.3x8.8x12.5 | 12.5x8.5x12.5 | 12.0x9.0x12.5 | 15.3x8.88x12.5 | ||||
